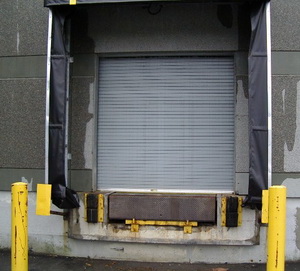

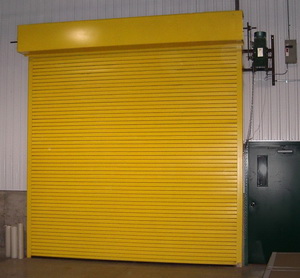

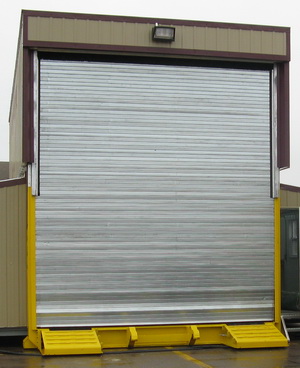

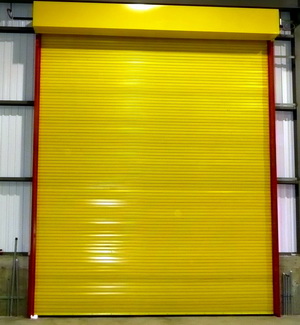

Porte à enroulement de service - Série 1000 (non isolé) - Série 3000 (isolé)  RIDEAU
Le
rideau métallique sera constitué de lames courbées, emboîtées en acier
galvanisé Z 275 de 0.91 mm (calibre 20) d'épaisseur tel que la série
1000 fabriquée par Portes Dorion Inc. La hauteur des lames est de 75 mm (3").
Les bloqueurs d'extrémité de chaque lame alternative seront en fonte malléable et permettront d'engager et de verrouiller le rideau dans les rails de guidage. La barre du bas sera un profilé en aluminium extrudé muni d'un coupe-froid de santoprène pour froid intense en forme de "U". RAILS DE GUIDAGE Les rails de guidage sont composés de cornières en acier, nuance 44W, protégés par une couche d’apprêt, de l'épaisseur appropriée formant une fente assez profonde pour maintenir le rideau dans les rails, même en cas de vent. Les plaques d'appui sont en acier 44 W avec un minimum de 6.4 mm d'épaisseur. MÉCANISME D'ÉQUILIBRAGE Le mécanisme d'équilibrage consiste en des ressorts hélicoïdaux de 25,000 cycles montés sur des ancrages façonnés en fonte, supportés par un arbre solide en acier laminé à froid enfermé dans un barillet noir en acier cédule 40. Tous les ressorts doivent être fixés au même arbre de tension et maintenus en place par le même régulateur de tension qui doit être facilement accessible. CAPOT Le barillet doit être logé dans un capot en acier galvanisé Z 275 de 0.91 mm (calibre 20) d'épaisseur pour s'ajuster aux barres de soutien intermédiaires. FINITION La finition standard des lames et du capot est en acier galvanisé.   Série 3000 (isolé) RIDEAU
Le rideau métallique sera constitué de lames courbées, emboîtées en acier galvanisé Z 275 de 0.91 mm (calibre 20) d'épaisseur tel que la série 1000 fabriquée par Portes Dorion Inc. La hauteur des lames est de 75 mm (3"). Les bloqueurs d'extrémité de chaque lame alternative seront en fonte malléable et permettront d'engager et de verrouiller le rideau dans les rails de guidage. La barre du bas sera un profilé en aluminium extrudé muni d'un coupe-froid de santoprène pour froid intense en forme de "U". RAILS DE GUIDAGE Les rails de guidage sont composés de cornières en acier, nuance 44W, protégés par une couche d’apprêt, de l'épaisseur appropriée formant une fente assez profonde pour maintenir le rideau dans les rails, même en cas de vent. Les plaques d'appui sont en acier 44 W avec un minimum de 6.4 mm d'épaisseur. MÉCANISME D'ÉQUILIBRAGE Le mécanisme d'équilibrage consiste en des ressorts hélicoïdaux de 25,000 cycles montés sur des ancrages façonnés en fonte, supportés par un arbre solide en acier laminé à froid enfermé dans un barillet noir en acier cédule 40. Tous les ressorts doivent être fixés au même arbre de tension et maintenus en place par le même régulateur de tension qui doit être facilement accessible. CAPOT Le barillet doit être logé dans un capot en acier galvanisé Z 275 de 0.91 mm (calibre 20) d'épaisseur pour s'ajuster aux barres de soutien intermédiaires. FINITION La finition standard des lames et du capot est en acier galvanisé. OPTIONS -couche d’apprêt époxydique de 26 microns. -couche de finition acrylique/polyuréthane de 48 microns de la couleur au choix de l’architecte. -Rails de guidage et supports galvanisés à chaud. Les spécifications de fabrication peuvent changer sans préavis.  Série 1000 (non isolé) - Série 3000 (isolé) |
 | |  |
||
